Sonar i echosonda morska — serce nawigacji. Gdy zawodzi, statek traci oczy
Systemy sonarowe i echosondy to krytyczna infrastruktura na każdej jednostce morskiej — od trawlerów rybackich po kontenerowce i jednostki hydrograficzne. Producenci tacy jak Kongsberg Maritime, Furuno, Simrad / Navico, JRC (Japan Radio Co.), Reson (Teledyne) i EdgeTech produkują sprzęt o wartości 50 000–2 500 000 EUR za komplet. Koszt nowego przetwornika do multibeam echosondy wynosi 80 000–400 000 EUR, a czas dostawy 6–18 miesięcy. Regeneracja to jedyna sensowna ekonomicznie alternatywa.
Uszkodzony przetwornik sonarowy, elektronika MBES lub echosonda? Zadzwoń — bezpłatna wycena, serwis wysyłkowy z całej Europy.
Czym jest przetwornik piezoelektryczny i dlaczego się psuje?
Przetwornik (transducer) zamienia impulsy elektryczne wysokiego napięcia (300–3000 V) na fale akustyczne i odbiera echo. Składa się z:
- Elementów piezoelektrycznych (PZT) — ceramika cyrkoniano-tytanianowa ołowiu, degraduje się po 8–15 latach pod wpływem ciśnienia i solanki
- Obudowy z brązu lub UHMWPE — korozja galwaniczna, pęknięcia od zmęczenia materiału
- Kabla koncentrycznego — pęknięcia ekranowania, wnikanie wody
- Elektroniki dopasowania impedancji — uszkodzenia od wyładowań elektrostatycznych
Producenci i modele — najczęściej serwisowane systemy
| Producent | System / Model | Typ | Cena nowego (EUR) |
|---|---|---|---|
| Kongsberg Maritime | EM 712 / EM 2040 / EM 302 | Multibeam echosounder (MBES) | 350 000–900 000 |
| Kongsberg Maritime | Mesotech 1071 / 1075 | Scanning sonar | 45 000–120 000 |
| Furuno | FCV-1900 / FCV-628 / FCV-295 | Fish finder / echosounder | 2 000–18 000 |
| Furuno | CH-300 / CH-500 | Sonar rybacki sferyczny | 35 000–85 000 |
| Simrad / Navico | EK80 / EK60 / ES70 | Naukowy echosounder | 40 000–180 000 |
| Simrad | SH90 / SX90 | Sonar rybacki aktywny | 90 000–250 000 |
| JRC (Japan Radio) | JFV-200 / JFE-680 | Echosounder / fish finder | 3 000–25 000 |
| Reson (Teledyne) | SeaBat T50 / T51 / 8125 | MBES do hydrografii | 150 000–450 000 |
| EdgeTech | 4600 / 2200-M / 6205 | Side scan sonar / sub-bottom | 80 000–300 000 |
| Atlas Elektronik | DESO 25 / DESO 30 | Hydrograficzny echosounder | 15 000–60 000 |
| Knudsen Engineering | Chirp 3260 / 3212 | Sub-bottom profiler | 25 000–90 000 |
| Lowrance / Navico | HDS Live / HDS Carbon | Echosounder łodziowy | 800–3 500 |
Najczęstsze awarie — objawy i przyczyny
| Objaw | Przyczyna | Zakres naprawy |
|---|---|---|
| Brak echa lub echo tylko jednostronne | Pęknięty element PZT w przetworniku | Wymiana ceramiki PZT, repoling, hermetyzacja |
| Słabe echo, zasięg spadł o 50% | Delaminacja obudowy UHMWPE lub degradacja PZT | Repoling ceramiki, wymiana obudowy hydrofonu |
| Zakłócenia EMI, szumy na obrazie | Uszkodzona ekranowanie kabla, kondensator filtrujący | Wymiana kabla koncentrycznego, naprawa ekranowania |

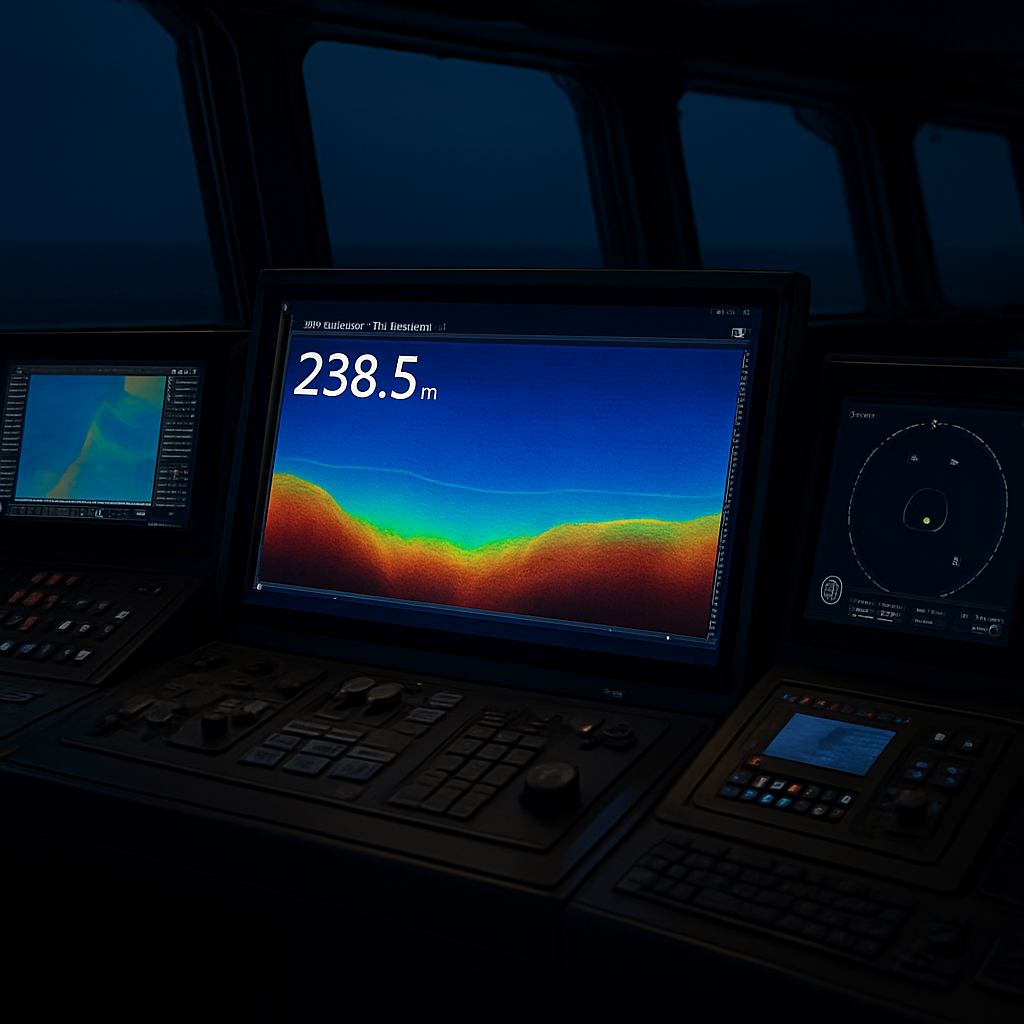

| Brak wyświetlacza, czarny ekran | Uszkodzony zasilacz DC-DC lub procesor displayowy | Naprawa zasilacza, wymiana modułu LCD/TFT |
| Błąd kalibracji głębokości ±5-15% | Dryf sensora temperatury wody lub błąd ADC | Wymiana sensora PT100, kalibracja ADC 24-bit |
| Zwarcie w elektronice TX (nadajniku) | Przepięcie od wyładowania atmosferycznego | Wymiana MOSFET H-bridge, TVS diody, kondensatorów |
| Utrata komunikacji Ethernet/RS-422 | Uszkodzony chip PHY lub transceiver RS-422 | Wymiana PHY (DP83867), transceivera MAX3491 |
| Korozja złączy Subconn / Impulse | Wnikanie wody morskiej przez uszczelnienie O-ring | Czyszczenie, wymiana O-ring, konektory corrosion-proof |
| Przegrzewanie się modułu nadajnika | Zaschły pasta termiczna, zatkane radiatory | Wymiana pasty termicznej, czyszczenie radiatora |
| Błąd BITE (Built-In Test Equipment) | Uszkodzony kanał RX lub TX w matrycy przetworników | Test matrycy kanałowej, wymiana uszkodzonych kanałów |
Numery części i komponenty najczęściej wymienianych
| Komponent | Producent / P/N | Zastosowanie |
|---|---|---|
| Ceramika PZT-8 (dysk 30mm) | PI Ceramic / CTS Corp / Meggitt Sensing | Elementy aktywne przetwornika |
| Kabel podwodny Subconn MCBH8M | SubConn / Cobalt Digital | Kabel transducer-kadłub IP68 |
| Kondensator wysokiego napięcia 1µF/2kV | WIMA MKP / Vishay MKP | Bank energii nadajnika TX |
| MOSFET IRF640 / IRFP460 | Vishay / Infineon | H-bridge nadajnika TX |
| Transceiver RS-422 MAX3491 | Maxim/Analog Devices | Interfejs komunikacyjny TX/RX |
| ADC 24-bit ADS1271 | Texas Instruments | Przetwornik A/D odbiornika |
| FPGA Spartan-6 XC6SLX25 | Xilinx / AMD | Procesor sygnałowy DSP |
| Sensor temperatury PT100 | Heraeus / Honeywell | Korekcja prędkości dźwięku w wodzie |
| Ethernet PHY DP83867 | Texas Instruments | Interfejs sieciowy 1GbE |
Proces regeneracji przetwornika sonarowego

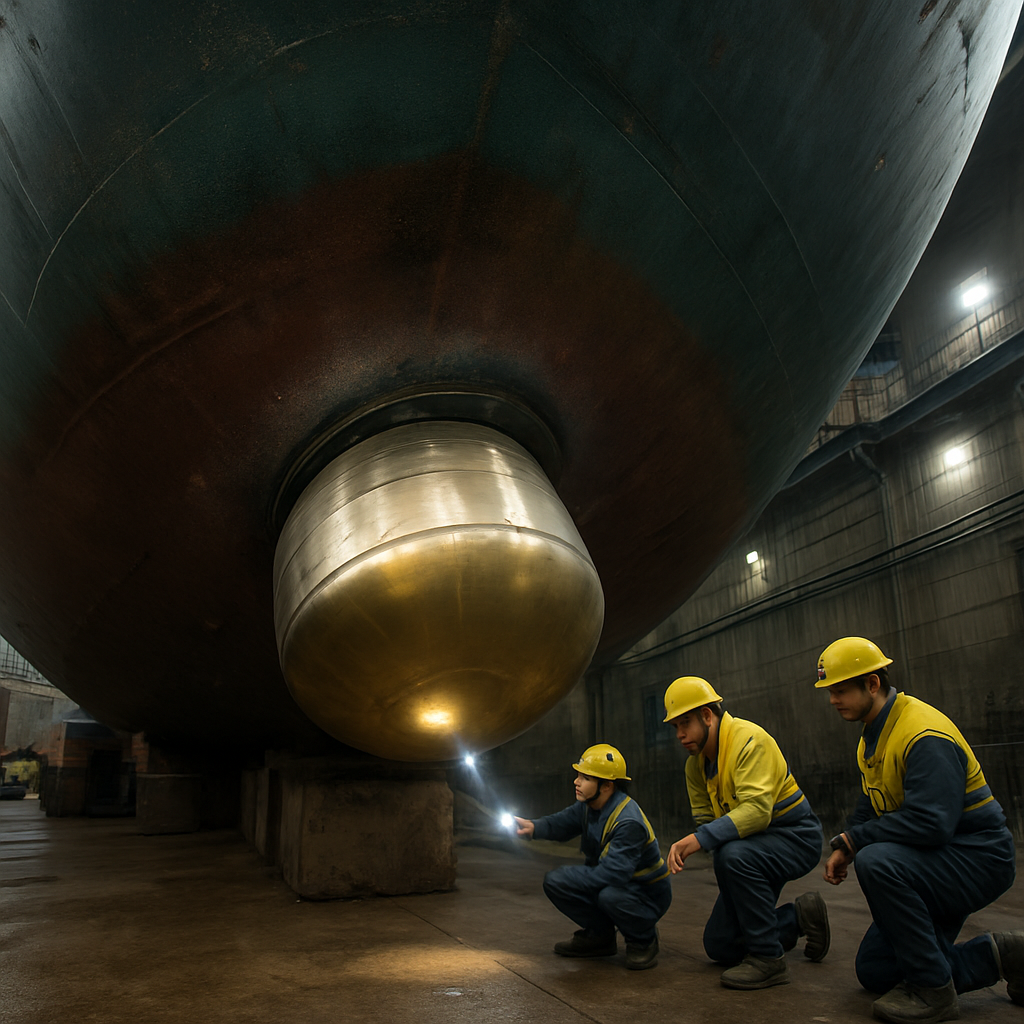

- Demontaż i inspekcja — demontaż przetwornika z kingstonu, ocena mechaniczna i elektryczna, test impedancji każdego elementu PZT
- Diagnostyka elektroniki — oscyloskop, impedancemetr, test w komorze ciśnieniowej 0-50 bar
- Repoling ceramiki — polaryzacja w polu 2-3 kV/mm w temperaturze 100-120°C, czas 4-8h
- Naprawa obudowy — uszczelnienie epoksydem podmorskim, wymiana O-ring klasy NBR-90
- Naprawa elektroniki — wymiana zidentyfikowanych komponentów, lutowanie BGA/QFN
- Test w doku — test funkcjonalny w basenie testowym, weryfikacja zasięgu i kalibracji
- Certyfikat i gwarancja — protokół serwisowy, gwarancja 12 miesięcy
Cennik usług serwisowych
| Usługa | Cena (EUR) |
|---|---|
| Diagnostyka przetwornika (bez naprawy) | 150–400 |
| Repoling elementów PZT (do 12 elementów) | 800–2 500 |
| Wymiana ceramiki PZT + hermetyzacja | 2 000–8 000 |
| Naprawa kabla podmorskiego Subconn | 400–1 200 |
| Naprawa elektroniki TX/RX (PCB) | 600–3 500 |
| Wymiana modułu FPGA / reflash firmware | 800–2 500 |
| Naprawa wyświetlacza / konsoli | 400–1 800 |
| Pełna regeneracja przetwornika + elektroniki | 3 000–12 000 |
| Kalibracja ponaprawcza w basenie testowym | 500–1 500 |
Czas realizacji: 5–15 dni roboczych. Gwarancja: 12 miesięcy. Serwis czynny pon–pt 8:00–16:00. Brak naprawy = zero kosztów.
Twój sonar lub echosonda nie działa? Nie czekaj 18 miesięcy na nowy przetwornik za 200 000 EUR. Wyślij do nas — diagnozujemy w 48h.
