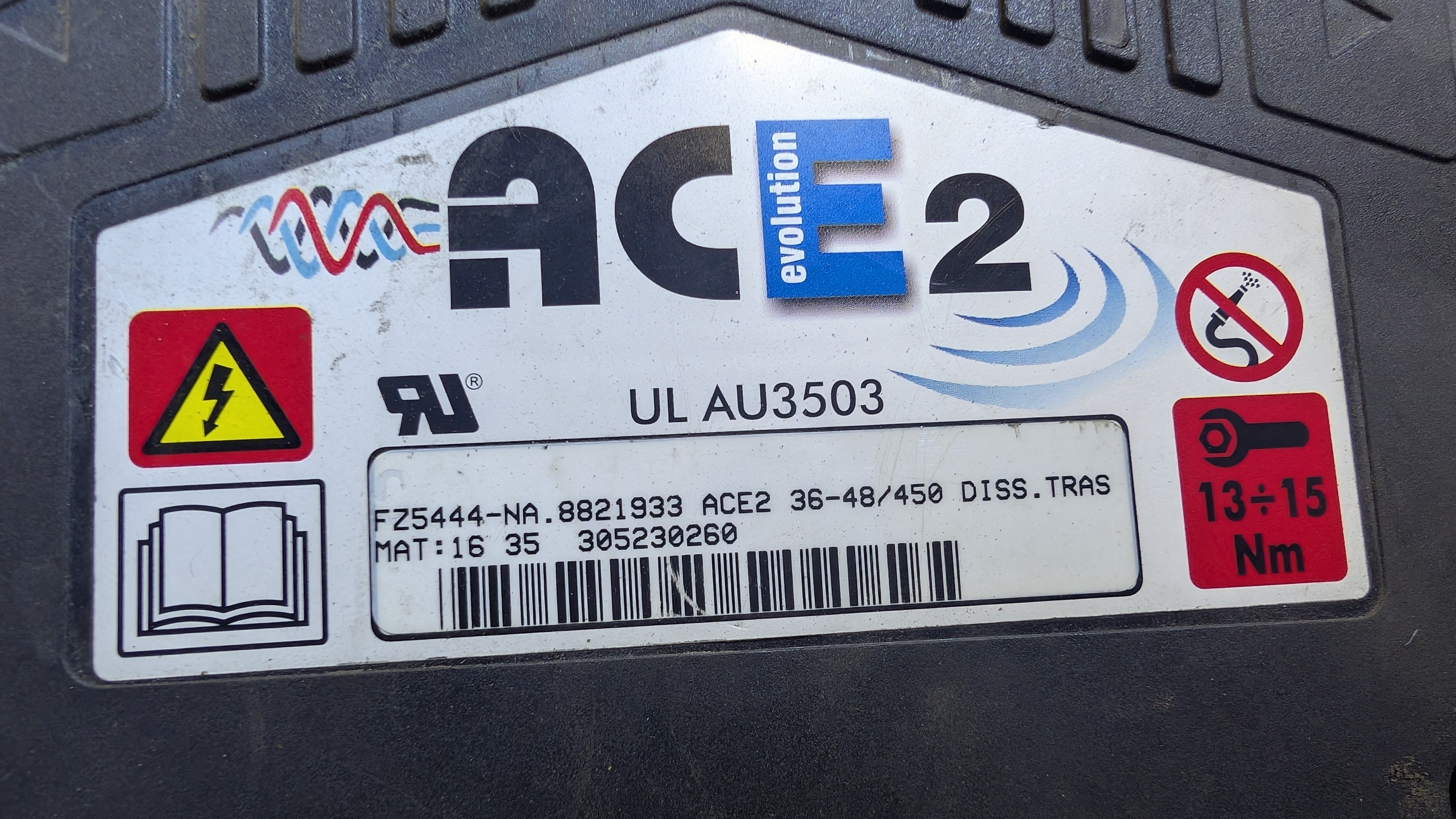

Hyster-Elektrogabelstapler gehören zu den fortschrittlichsten Flurförderzeug auf dem europäischen Markt. Das Herzstück jedes Hyster-Elektrostaplers ist die Fahrsteuerung — bei der großen Mehrheit der Modelle hergestellt von der italienischen Firma ZAPI S.p.A. Ein Ausfall des ZAPI ACE2-, HAZE- oder ZAPIMOS-Controllers bedeutet sofortigen Fahrzeugstillstand und Lagerstillstand. Ein neuer Controller kostet 8.000–22.000 PLN (ca. 2.000–5.000 EUR). Acore aus Knurow repariert Hyster-Controller auf Komponentenebene — wir ersetzen defekte IGBT-Module, Gate-Driver-ICs, DC-Buskondensatoren, Stromsensoren und EEPROM.
Hyster-Elektrogabelstapler-Modelle — unterstützte Serien
| Serie | Modelle | Tragfähigkeit | Spannung | Fahrsteuerung | Einsatz |
|---|---|---|---|---|---|
| J XN / XNT | J1.6XN bis J3.5XN, J1.6XNT, J2.0XNT | 1600–3500 kg | 48 V / 80 V | ZAPI ACE2 FZ5444 / ZAPI HAZE HZ1045 | Logistik, Produktion, Kühlhäuser |
| E XN | E1.6XN bis E3.5XN | 1600–3500 kg | 48 V | ZAPI ACE2 36-48/450 (FZ5444-NA) | Außeneinsatz, Baustellen, Logistik |
| H XN (elektrisch) | H1.6XN bis H3.5XN | 1600–3500 kg | 48 V / 80 V | ZAPI ACE2 / ZAPI ACEX 80V/550A | Schwere Industrie, Häfen |
| R XD (Schubmast) | R1.4XD bis R2.5XD | 1400–2500 kg | 48 V | ZAPI ACE2 / ZAPIMOS | Hochregallager |
| P XD (Hubwagen) | P1.6XD bis P2.5XD | 1600–2500 kg | 24 V / 36 V | ZAPI ACEX / ZAPIMOS | Kommissionierung, Horizontaltransport |
| Classic A/E (ältere) | A1.50XL, E1.75XL, E2.00XL, E2.50XL | 1500–2500 kg | 24 V / 48 V | ZAPI ACE (1. Gen.) / Curtis 1236 | Altflotten — Regenerierung |
ZAPI ACE2 Fehlercodes — vollständige Tabelle
| Code | MDI-Meldung | Hardware-Ursache | Messung | Reparaturkosten |
|---|---|---|---|---|
| 13 | EEPROM KO | Defekter EEPROM M95256-W (256 kbit SPI). Verlust von Parametern: Geschwindigkeitseinstellungen, Joystick-Kalibrierung. | SPI-Bus lesen: CS, SCK, MOSI, MISO (3,3 V). Keine Antwort = SOIC8 EEPROM ersetzen. | 400–800 PLN |
| 22 | I_SHT SHORT CIRCUIT | Kurzschluss erkannt: defektes IGBT-Modul (C-E kurzgeschlossen), Motorphasenkurzschluss oder defekter LEM LF 310-S Stromsensor. | IGBT-Diodentest: C-E Vorwärtsspannung 0,45–0,65 V. 0 Ω = kurzgeschlossenes IGBT. Phasenwiderstand U-V, V-W, W-U: gleich, typ. 0,1–0,5 Ω. | 1.200–3.500 PLN |
| 26 | CAPACITOR CHARGE | DC-Bus-Kondensatoren laden nicht. Defekter Vorladewiderstand (22–47 Ω/50 W), defektes Tyco EV200-Schütz oder offene Kondensatoren. | Busspannung 3 s nach Einschalten: >90% der Batteriespannung. Unter 70% = Vorladewiderstand prufen. | 600–1.500 PLN |
| 37 | CONTACTOR CLOSED | Hauptschütz mechanisch verschweißt. Gefährlich — kein Rekuperationsbremsen möglich. | Cewke abtrennen, Hauptkontakte messen: offen (OL) bei Ruhestellung. Kurzschluss = verschweißte Kontakte. | 700–1.800 PLN |
| 78 | VACC NOT OK | Gaspedalpotentiometer >1,0 V bei losgelassenem Joystick. Kurzschluss im Potentiometer oder Kabelbaum. | VACC messen: 0,3–0,5 V bei Null, 4,5–4,7 V bei Vollausschlag. Uber 1,0 V im Ruhezustand = Joystick oder Kabel. | 200–600 PLN |
| 86 | NO FIELD FLUX | Motorfluss nicht erkannt — fehlgeschlagenes Auto-Tuning oder defekte Statorwicklungen. | Auto-Tuning über ZAPI Console starten. Bei Fehler: Wicklungsinduktivität U-V, V-W, W-U messen (typ. 0,5–2 mH). Asymmetrie >10% = defekter Stator. | 300–800 PLN (Kalibrierung) |
Servicegebiet — Europa und Polen
Deutschland: Berlin, Hamburg, München, Frankfurt, Düsseldorf, Stuttgart, Leipzig, Köln — DHL Express 1–2 Werktage. Pauschale ca. 35 EUR (hin und zurück), versichert bis 50.000 PLN.
Polen: Gliwice (12 km), Kattowitz (26 km), Breslau (190 km), Lodz (230 km), Posen (270 km), Warschau (290 km), Danzig (420 km), Krakau (100 km).
Österreich, Tschechien, Slowakei, Ungarn: Wien, Prag, Brünn, Ostrava, Bratislava, Žilina, Budapest, Győr — 1–3 Werktage.
Gesamteuropa: DHL/DPD International 2–4 Werktage. Für Reparaturen über 3.000 PLN — kostenloser Versand in beide Richtungen.
FAQ
- Hyster J2.5XN fährt nicht, Fehlercode 22 (I_SHT). Ist es der Controller?
- Vor dem Einsenden: Motorkabel abtrennen und neu starten — verschwindet der Fehler, liegt das Problem in den Motorwicklungen oder Phasenkabeln. Bleibt der Fehler bei abgetrenntem Motor — Controller hat defektes IGBT oder LEM-Sensor. Controller zur Diagnose einsenden.
- Versandkosten aus Deutschland?
- DHL Express 1–2 Werktage. Pauschale 150 PLN (ca. 35 EUR) hin und zurück, versichert. Bei Reparaturen uber 3.000 PLN kostenloser Versand in beide Richtungen.
- Ist Fehler 37 (CONTACTOR CLOSED) gefährlich?
- Ja — Fehler 37 bedeutet mechanisch verschweißte Hauptschützkontakte. Das Fahrzeug kann nicht rekuperativ bremsen und unkontrolliert anfahren. Sofortiger Betriebsstopp und Austausch Albright SW180 / Tyco EV200. Reparatur: 700–1.800 PLN.
