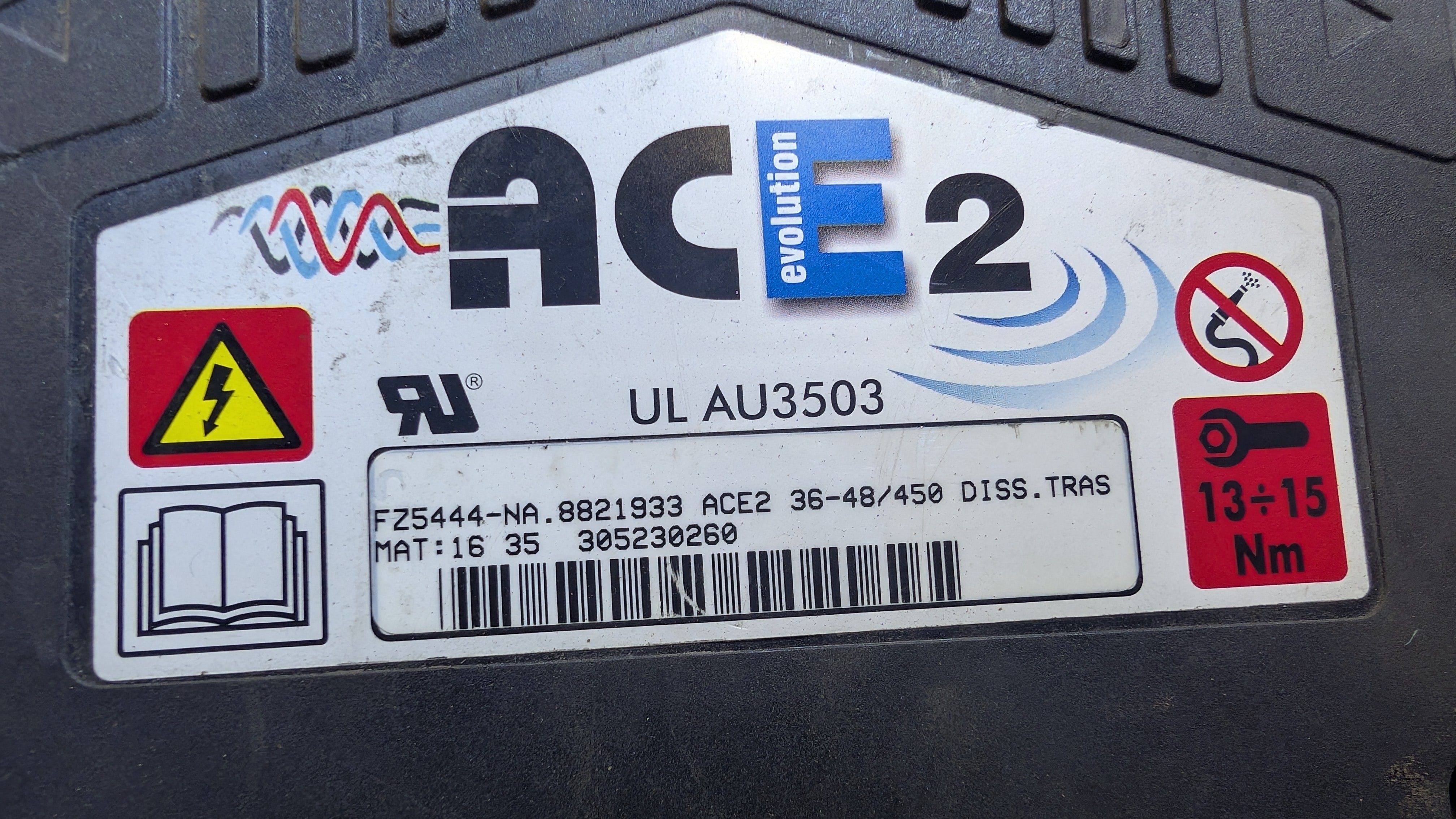

Elektrické vysokozdvižné vozíky Hyster patří mezi nejpokročilejší vozíky na evropském trhu. Srdcem každého elektrického Hysteru je trakční řídicí jednotka — v naprosté většině modelů vyrobená italskou firmou ZAPI S.p.A. Porucha řídicí jednotky ZAPI ACE2 znamená okamžité zastavení vozíku. Nová řídicí jednotka stojí 8.000–22.000 PLN. Acore z Knurowa opravuje řídicí jednotky Hyster na úrovni komponent — vyměňujeme poškozené moduly IGBT, obvody gate driveru, kondenzátory DC sběrnice, snímače proudu a EEPROM.
Modely elektrických vozíků Hyster — podporované série
| Série | Modely | Nosnost | Napětí | Trakční řídící jednotka | Použití |
|---|---|---|---|---|---|
| J XN / XNT | J1.6XN – J3.5XN, J1.6XNT, J2.0XNT | 1600–3500 kg | 48 V / 80 V | ZAPI ACE2 FZ5444 / HAZE HZ1045 | Logistika, výroba, mrazírny |
| E XN | E1.6XN – E3.5XN | 1600–3500 kg | 48 V | ZAPI ACE2 36-48/450 (FZ5444-NA) | Venkovní provoz, staveniště, logistika |
| H XN (elektrický) | H1.6XN – H3.5XN | 1600–3500 kg | 48 V / 80 V | ZAPI ACE2 / ACEX 80V/550A | Těžký průmysl, přístavy |
| R XD (reach truck) | R1.4XD – R2.5XD | 1400–2500 kg | 48 V | ZAPI ACE2 / ZAPIMOS | Vysoké regály |
| P XD (paletový vozík) | P1.6XD – P2.5XD | 1600–2500 kg | 24 V / 36 V | ZAPI ACEX / ZAPIMOS | Komisionování, horizontální přeprava |
Kódy chyb ZAPI ACE2
| Kód | Zpráva MDI | Hardwarová příčina | Měření | Cena opravy |
|---|---|---|---|---|
| 13 | EEPROM KO | Vadná EEPROM M95256-W. Ztráta parametrů: nastavení rychlosti, kalibrace joysticku. | Číst SPI sběrnici. Žádná odpověď = výměna SOIC8 EEPROM. | 400–800 PLN |
| 22 | I_SHT SHORT CIRCUIT | Zjištěn zkrat: vadný modul IGBT nebo snímač LEM LF 310-S. | Test diodou IGBT: C-E v propustném směru 0,45–0,65 V. 0 Ω = zkratovaný IGBT. | 1.200–3.500 PLN |
| 37 | CONTACTOR CLOSED | Hlavní stykač mechanicky přivařen. Nebezpečný stav — vozík nelze regenerativně brzdit. | Odpojit cívku, měřit hlavní kontakty: musí být otevřeny (OL). Zkrat = přivařené kontakty. | 700–1.800 PLN |
| 78 | VACC NOT OK | Napětí potenciometru akcelerátoru >1,0 V při uvolněném joysticku. | Měřit VACC: 0,3–0,5 V v nule, 4,5–4,7 V při plném vychýlení. | 200–600 PLN |
Oblast servisu
Česká republika: Praha, Brno, Ostrava, Pardubice, Plzeň — DPD/DHL 1–2 pracovní dny. Paušál ca. 35 EUR tam a zpět.
Slovensko: Bratislava, Žilina, Košice, Nitra — 200–320 km, DPD 1 pracovní den.
Polsko a zbytek Evropy: 3–7 pracovních dní celkový cyklus opravy.
FAQ
- Hyster J2.5XN nejezdí, zobrazuje kód chyby 22. Je to řídicí jednotka?
- Před odesláním: odpojit kabely motoru a znovu spustit — zmizí-li chyba, problém je v motoru nebo kabeláži fází. Přetrvává-li chyba s odpojeným motorem — řídicí jednotka má vadný IGBT nebo snímač LEM. Odeslat k diagnóze.
- Jak dlouho trvá oprava?
- DPD/DHL doručí do Knurowa do dalšího pracovního dne. Diagnóza 2–4 hodiny od přijetí. Oprava 1–4 pracovní dny. Celkový cyklus 3–7 pracovních dní.
