JLG — svetovy lider pracovnich plosin. Kdyz elektronika selze

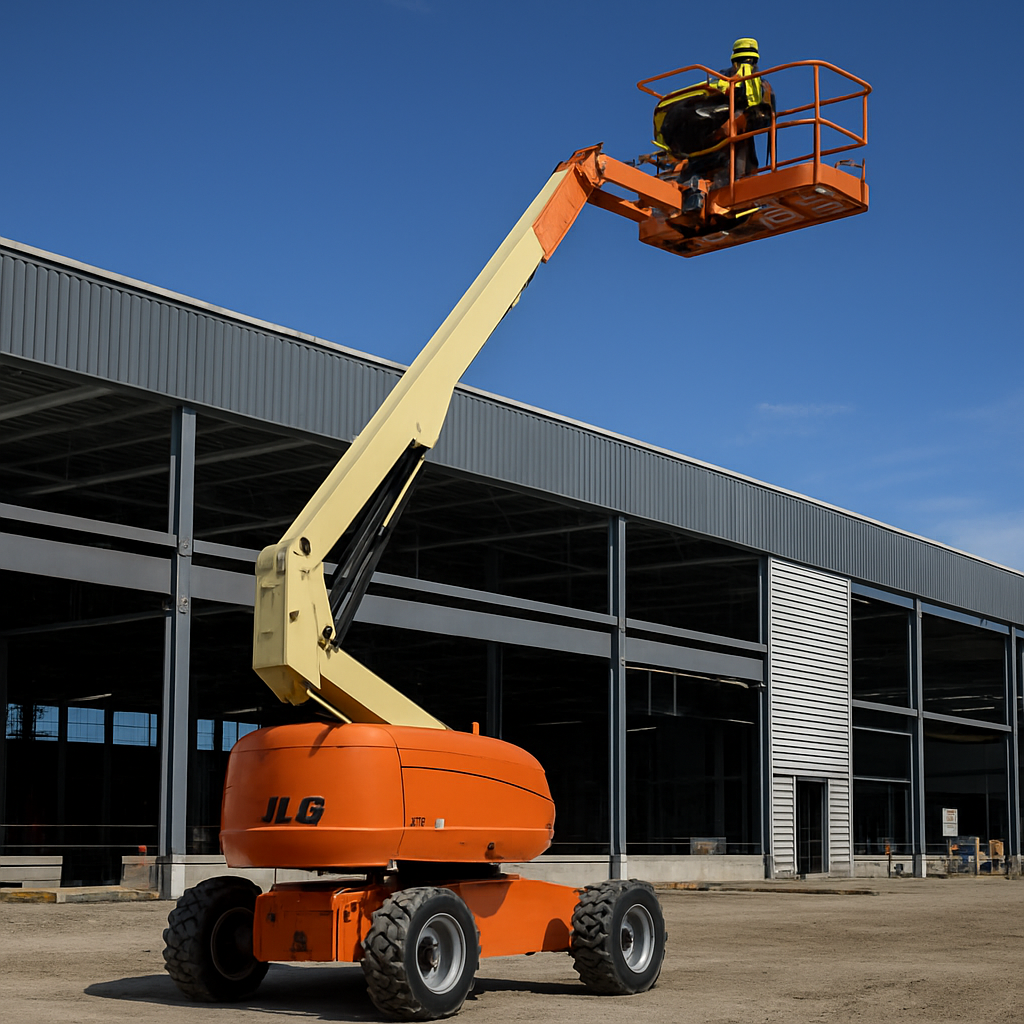

JLG Industries (Oshkosh Corporation, USA) je svetovym liderem pracovnich plosin — nuzicovych plosin, kloubouch bumu, teleskopickych bumu a vertikalnich stozan. PCM (Platform Control Module) je centralnim elektronickym clanekem stroje. Porucha ridici jednotky = zastaveni stroje a ztrata 300–1.500 €/den. Novy original PCM JLG: 1.800–4.200 €, 3–10 tydnu. Nase oprava: 5–10 pracovnich dni, 280–1.200 €.
Moduly a ridici jednotky JLG, ktere opravujeme

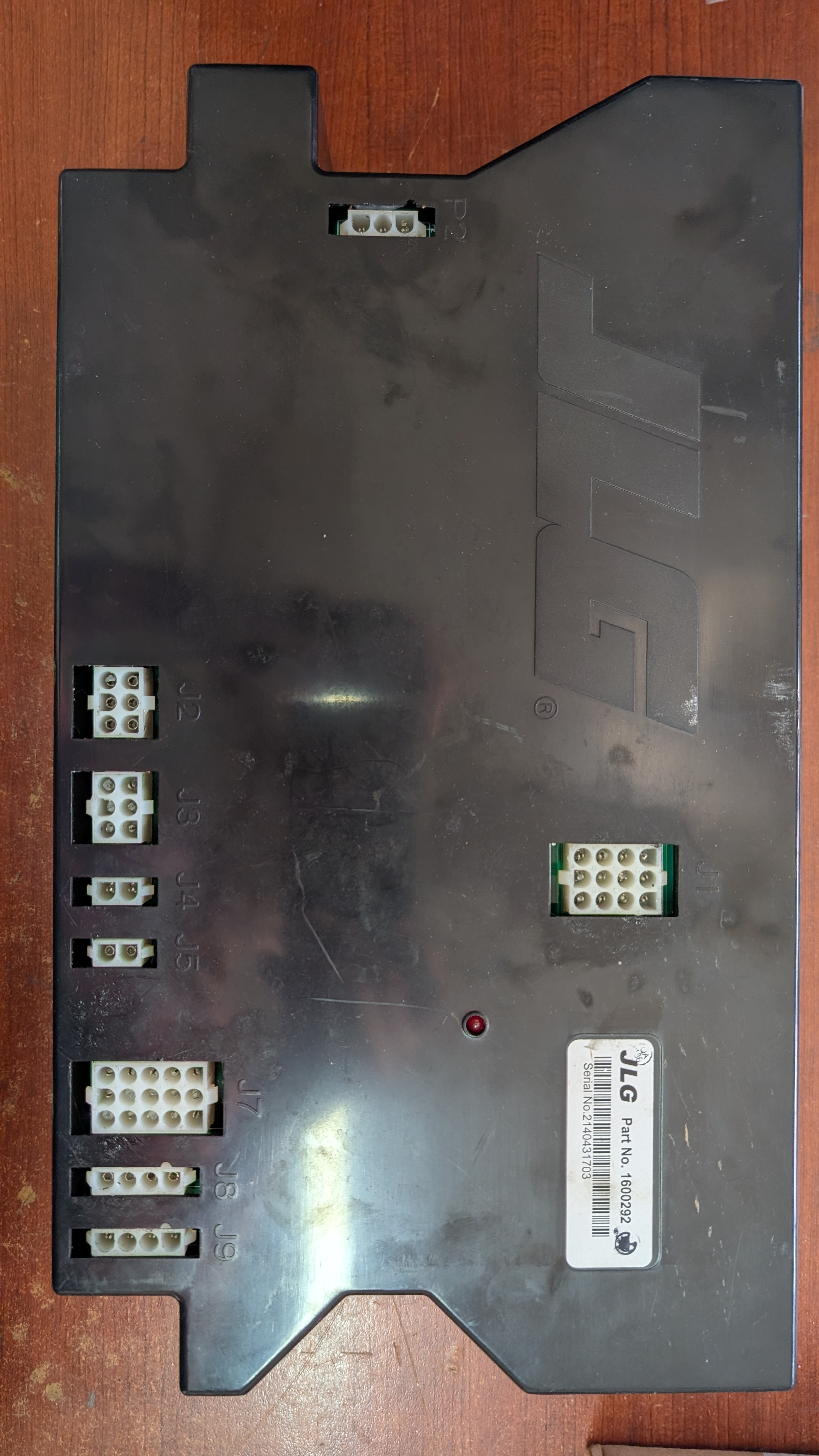

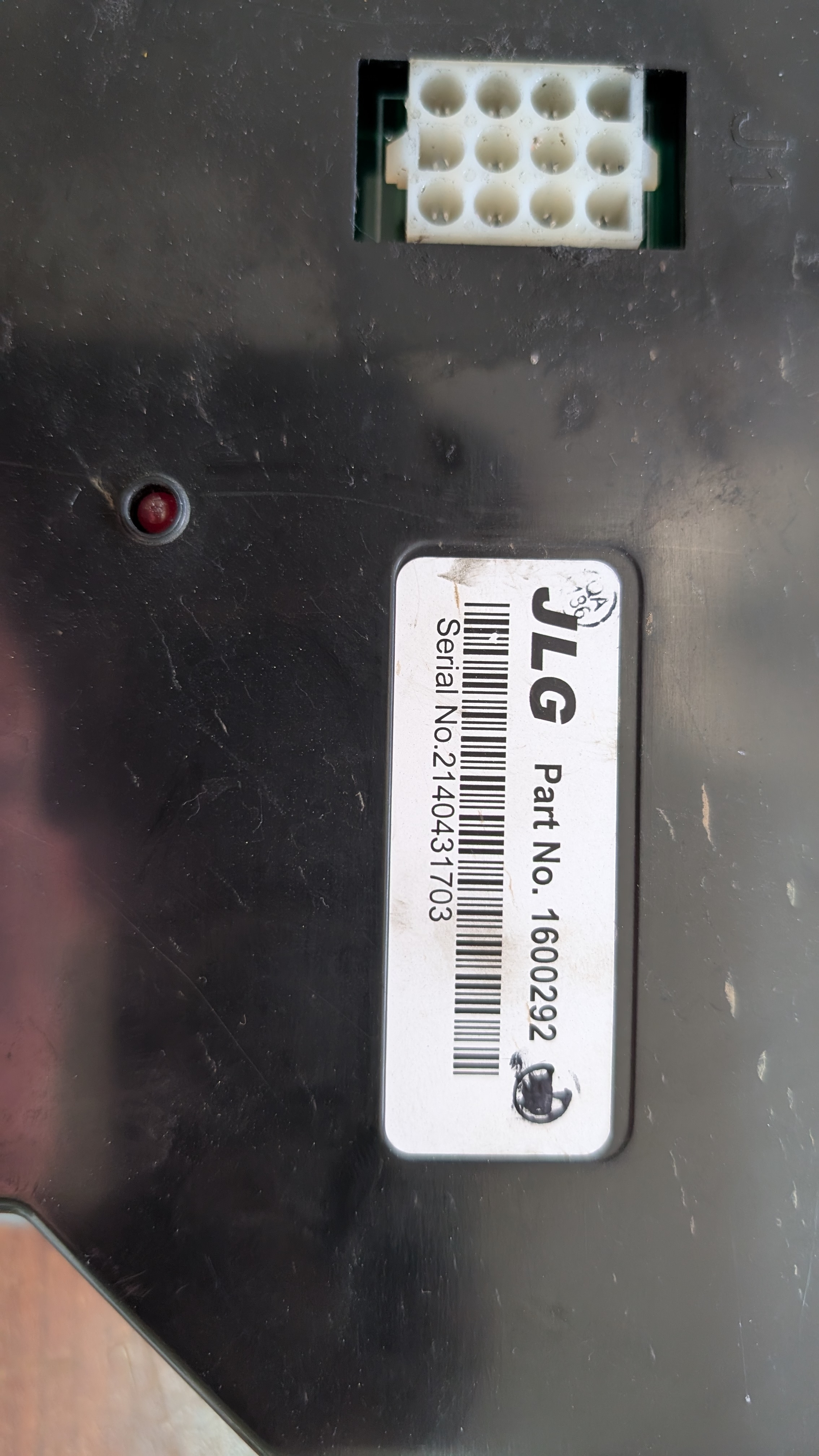

PCM 1600292: Pouzivany v JLG serie 400–600. Kryt se zaskrcovaci J2–J9, J7 (14pin), diagnosticka LED. Poruchy: vadne MOSFET vystupy (IRF540N, IRFB4115), CAN transceiver (MCP2551/TJA1050), CPU po prepeti baterie, koroze konektoru. Oprava: 320–780 €.
PCM 1001097243: Novejsi PCM. Poruchy: vadny PIC32/ARM Cortex-M po prepeti, "Platform Not Level" — vadny ADC kanal senzoru naklonu, watchdog reset kazdych 5 sekund.
PCM 4360416: Rada ES nuzicovych plosin (3246ES, 4069LE). Poruchy: vadne relaisove vystupy, prepalenou pojistku MAXI 40A, "Tilt Sensor Fault".
PCM 1001115623 / 1001115624: Rada AJ (800AJ, 1000AJP). Poruchy po prehriti: vadny MOSFET most, vadne kondenzatory taktu procesoru.
GCM: Vadna membrana klavesnice, digitalni vstupy (zaplavy), CAN s PCM. Oprava: 180–480 €.
ADE modul: Ztracena konfigurace, vadna EEPROM s kalibraci zatizeni, komunikace LMI.
DCM: IGBT most pohonu, "Drive Fault", enkoder kol.
Cenik
| Modul / Part No. | Oprava | Cena |
|---|---|---|
| PCM 1600292 / 1001097243 | Oprava MOSFET vystupu (1–4 kanaly) | 280–580 € |
| PCM 1600292 / 1001097243 | Oprava CAN transceiveru (MCP2551/TJA1050) | 160–320 € |
| PCM 1600292 / 1001097243 | Oprava napajece 5V/12V (stabilizator) | 120–280 € |
| PCM 4360416 / 1001115623 | Oprava releovych vystupu | 180–420 € |
| PCM 1001115623 / 1001115624 | Oprava CPU / mikrokontroleru | 380–880 € |
| PCM (vsechny) | Firmware reflash + konfigurace EEPROM | 120–320 € |
| PCM (vsechny) | Ultrazvukove cisteni + odstraneni koroze | 80–180 € |
| GCM (Ground Control Module) | Oprava digitalnich vstupu / CAN | 180–480 € |
| ADE / LMI modul | Oprava / rekalibraci | 220–580 € |
| DCM (Drive Control Module) | Oprava IGBT mostu pohonu | 320–780 € |
| Kompletni renovace modulu | PCM + GCM + diagnostika kabelu | 480–1.200 € |
| Diagnostika bez opravy | — | 80 € |
DHL Express zasielky Polsko / Evropa. Oprava: 5–10 pracovnich dni. Zaruka: 12 mesicu. Servis Po–Pa 08:00–16:00. Bez opravy — bez poplatku.
