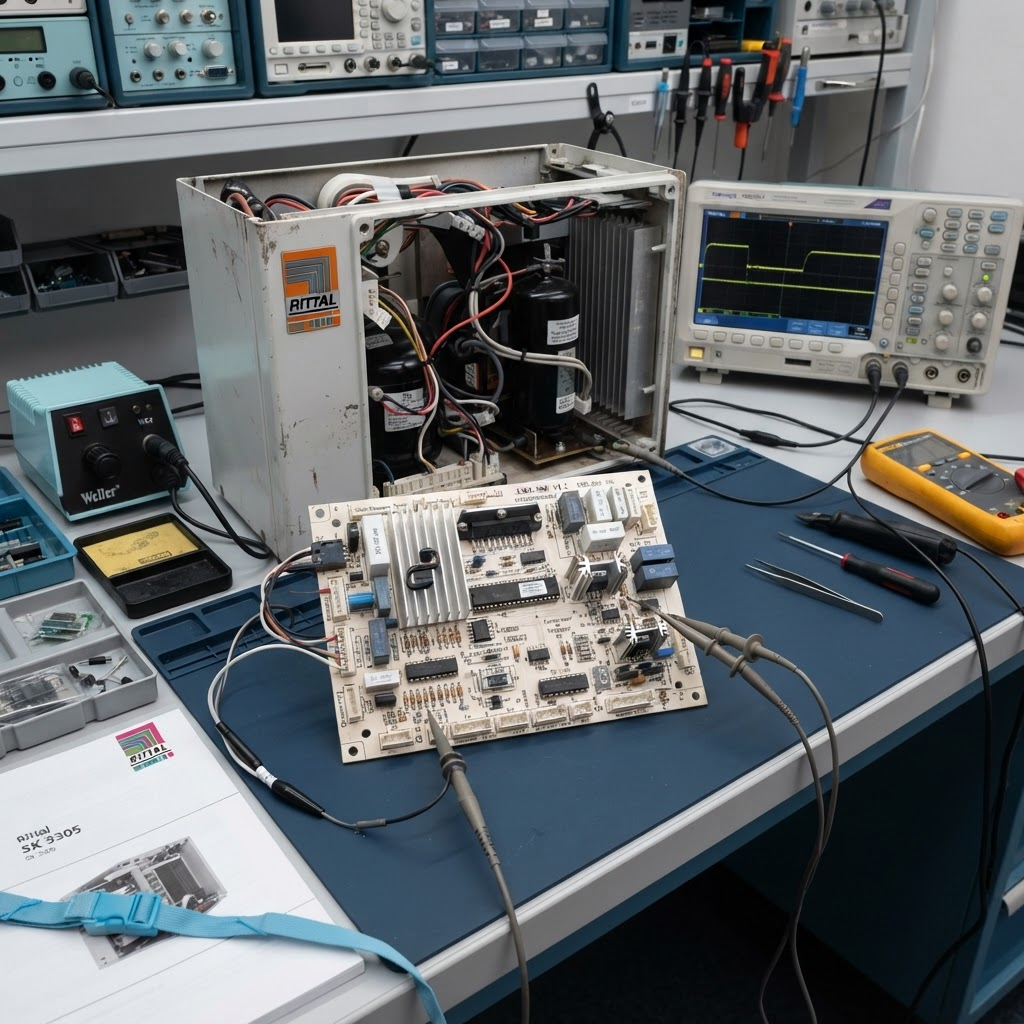

Klimatyzatory szaf sterowniczych to urządzenia, które pracują ciągle — 24 godziny na dobę, 7 dni w tygodniu, często w ekstremalnych warunkach przemysłowych: kurz, wibracje, duże wahania temperatury otoczenia. Awaria klimatyzatora szafy sterowniczej to nie tylko problem z temperaturą — to bezpośrednie zagrożenie dla falowników, sterowników PLC, napędów CNC i inwerterów, które przy przekroczeniu temperatury 50–60°C wyłączają się awaryjnie lub tracą parametry. Acore z Knurówa oferuje naprawę komponentową klimatyzatorów szaf — bez wymiany całego agregatu za cenę nowego.
Dlaczego klimatyzatory szaf się psują — mechanizmy awarii
Klimatyzator szafy sterowniczej to miniaturowy układ chłodniczy z elektróniką sterującą. W odroznieniu od klimatyzatorów budynkowych, pracuje w nieprzerwanym reżimie przemysłowym przez cały rok. Najczęstsze mechanizmy degradacji:
- Degradacja kondensatora rozruchowego sprężarki — kondensator elektrolityczny 10–25 µF / 400–450 V CBB65 (polipropilen) traci pojemność po 3–5 latach ciągłej pracy. Sprężarka nie startuje lub startuje z dużym prądem, co powoduje zażałanie zabezpieczenia termicznego. Objaw: sprężarka próbuje startować, słychać bzączenie 1–3 sekundy, następnie wyłączenie.
- Wyczerpanie łożysk wentylatorów — wentylatory skraplacza i parownika pracują bez przerwy. Standardowe łożysska kulkowe 608ZZ lub 6202ZZ wytrzymują 50 000–80 000 godzin (5–9 lat). Po tym czasie: hałas, wibracje, zatrzymanie. Zatkany wirnik od kurzu i folii produkcyjnej skraca ten czas do 2–3 lat.
- Osadzanie się kurzu na skraplaczu — skraplacz aluminiowy/miedziany zapycha się do 80% przepływu w ciągu 12–18 miesięcy w ciężkim przemysłowym otoczeniu. Wysoka ciśnienie po stronie wyłocznika powoduje wyłączenie się presostatu wysokiego ciśnienia — układ chłodniczy się zatrzymuje.
- Awaria płytki sterującej PCB — układ sterujący klimatyzatora zawiera: termostaty NTC (10 kΩ @ 25°C), przekaźniki mocy K1 (sprężarka) i K2 (wentylator), zasilacz 12/24 V DC, stabilizator LM7812/LM7824. Uszkodzenie któregokolwiek powoduje brak chłodzenia lub ciągłą pracę bez regulacji.
- Rozszczelnienie układu freonowego — przy uszkodzeniu przewodu kapilarnego lub złączki. Symptom: sprężarka pracuje ale temperatura nie spada, szronieć na przewodzie ssawnym. Wymaga uzupełnienia czynnika chłodniczego R134a lub R404A.
Obsługiwane marki i modele — tabela
| Marka | Seria / Model | Moc chłodnicza | Zasilanie | Czynnik chłodniczy | Typowa usterka |
|---|---|---|---|---|---|
| Rittal | SK 3305.230 / SK 3305.240 | 150 W | 230 V AC | R134a | Kondensator CBB65, wentylator 4114N |
| Rittal | SK 3361.540 / SK 3362.540 | 300 W | 115/230 V AC | R134a | Przekaźnik K1, NTC parownika |
| Rittal | SK 3374.113 TopTherm | 500 W | 230 V AC | R134a | PCB sterownika, kondensator CBB65 25µF |
| Rittal | SK 3385.540 TopTherm Plus | 1000 W | 400 V 3-faz | R407C | Modul sprężarki, presowat HP |
| Rittal | SK 3396.240 / SK 3398.113 | 1500–2000 W | 230/400 V | R134a/R407C | Wentylator EC EBM-Papst, sterownik Comfort |
| Pfannenberg | PA 280 / PA 300 | 280–300 W | 230 V AC | R134a | Kondensator 10µF, NTC czujnik, przekaźnik |
| Pfannenberg | PA 1100 / PA 2000 | 1100–2000 W | 400 V 3-faz | R407C | PCB sterująca, prędkościomierz wentylatora |
| Pfannenberg | DTS 3161 / DTS 3481 | 150–475 W | 24 V DC / 230 V | bez czynnika (termoel.) | Moduł Peltiera, wentylator DC |
| Seifert | KG 4901 / KG 4902 | 490 W | 230 V AC | R134a | Termistor evaporatora, kondensator rozruchowy |
| Seifert | KGE 8001 / KGE 10001 | 800–1000 W | 230/400 V | R134a | PCB Comfort+, przekaźnik mocy 16A |
| Stego | CS 060 / CS 060 V | 60 W | 230 V AC | bez czynnika (wentylacja) | Wentylator EC, czujnik PTC |
| Herz (Schaltschrankклимatik) | TKK 150 / TKK 300 | 150–300 W | 230 V AC | R134a | Kondensator CBB65, NTC 10kΩ |
| Hydac | KHA1 / KHA2 series | 200–400 W | 230 V AC | R134a | Sterownik mikroprocesorowy, wentylator EC |
| Eldon | ETR 250 / ETR 500 | 250–500 W | 230 V AC | R134a | PCB NTC, przekaźnik K1, kondensator |
Diagnostyka awarii klimatyzatora szafy — krok po kroku
1. Weryfikacja temperatury w szafie termometrem IR
Zmierz temperaturę powietrza nawiewnego (wypływ z klimatyzatora) i powrotnego (zasysanie). Poprawna różnica temperatur (delta T) dla sprawnego klimatyzatora szafowego:
- Jednostki 150–300 W: ΔT = 8–15°C między zasysaniem a nawiewem
- Jednostki 500–1000 W: ΔT = 5–12°C
- Jeśli ΔT < 3°C — układ freonowy nieszczelny lub sprężarka nie pracuje
- Jeśli temperatura w szafie > 45°C przy normalnej temperaturze otoczenia 25°C — klimatyzator niesprawny lub przeciążony
2. Test kondensatora rozruchowego sprężarki
Odłącz zasilanie. Rozladuj kondensator rezystorem 10 kΩ. Zmierz pojemność multimetrem (tryb CAP):
- Kondensator 10 µF: zmierzone powinno być 9,5–10,5 µF
- Kondensator 16 µF: 15,2–16,8 µF
- Kondensator 25 µF: 23,5–26,5 µF
- Wartość poniżej 85% nominalu — wymiana bezwzględna. Wartość 0 lub OL — kondensator przepalony/otwarty.
3. Test wentylatora skraplacza i parownika
Przy włączonym klimatyzatorze (bezpieczeństwo!): Sprawdz prędkość obrotową wentylatora wizualnie. Zmierz prąd wentylatora 24 V DC kleszczykami:
- Wentylator 24 V / 5–10 W: prąd 0,2–0,4 A — normalnie
- Prąd > 0,6 A — zablokowane łożysko, silnik przeciazony, wymiana
- Prąd = 0 — uszkodzone uzwojenie silnika lub sterownik PWM na PCB
- Zmierz rezystancję uzwojenia (omomierz): 30–80 Ω dla wentylatorów 24V — OL = przerwa uzwojenia
4. Diagnostyka płytki sterującej PCB
Najczęściej uszkadzane komponenty na PCB klimatyzatora szafy:
- Przekaznik mocy K1 (sprężarka) i K2 (wentylator) — Omron G8P-1A4P, Hongfa HF115F, 250V/12A. Styki wypalają się od przeciążeń rozruchowych. Test: mierz rezystancję styków przy cewce załączonej; powinno być <0,5 Ω. Powyżej 5 Ω — wymiana.
- Termistor NTC parownika i skraplacza — 10 kΩ @ 25°C (Murata NCP15XH103). Mierz rezystancję w temperaturze 25°C: 9,5–10,5 kΩ — sprawny. Poniżej 1 kΩ lub OL — wymiana. Uszkodzony NTC powoduje ciągłą pracę bez termoregulacji lub brak startu.
- Stabilizator napięcia 12V/24V zasilający procesor sterujący — LM7812, LM7824, MC33063. Mierz napięcie wyjściowe: 12 V ±0,5 V. Niestabilność = restart sterownika co kilka minut, brak wyświetlacza.
- Kondensatory elektrolityczne na PCB — po 5–7 latach eksploatacji kondensatory 100µF/25V i 470µF/16V rosną ESR lub wycieka elektrolit. Objaw: falowanie napięcia zasilania, niestabilne sterowanie, resetowanie się wyświetlacza.
- EEPROM z nastaw klimatyzatora — AT24C02, 93C46. Po przepięciu EEPROM traci nastawy: temperatura zadana, histereza, ochrony. Klimatyzator może pracować ale w trybie awaryjnym 100%.
Kody błędów i komunikaty Rittal TopTherm Comfort Controller
Sterownik Comfort (SK 3310.000) wyświetlany na wyświetlaczu jednostek SK 3374, SK 3385, SK 3396:
| Kod / Komunikat | Opis | Przyczyna w elektronice | Koszt naprawy |
|---|---|---|---|
| E01 / SENSOR ERROR | Błąd czujnika temperatury wewnętrznej | NTC parownika 10kΩ — uszkodzony lub wyłączony | 200–500 PLN |
| E02 / SENSOR ERROR | Błąd czujnika temperatury zewnętrznej | NTC skraplacza — zerwany przewod lub uszkodzony termistor | 200–500 PLN |
| E03 / HIGH PRESSURE | Zadziala presostat wysokiego ciśnienia | Zatkany skraplacz lub awaria wentylatora skraplacza | 300–800 PLN |
| E04 / LOW PRESSURE | Zadziala presostat niskiego ciśnienia | Niedobor freonu R134a/R407C lub uszkodzona sprężarka | 500–2 000 PLN |
| E05 / FAN FAULT | Awaria wentylatora (brak obrotów) | Spalone uzwojenie wentylatora EC lub łożysko zablokowane | 300–700 PLN |
| E06 / COMPRESSOR FAULT | Awaria sprężarki | Kondensator rozruchowy lub zablokowana sprężarka | 400–1 500 PLN |
| E07 / DOOR OPEN | Drzwi szafy otwarte | Mikrowyłącznik drzwi lub uszkodzona PCB wejść cyfrowych | 200–400 PLN |
| W01 / HIGH TEMP WARN | Ostrzeżenie: zbyt wysoka temperatura | Przetłuszczony filtr, za mała moc klimatyzatora do obciążenia | 150–300 PLN (czyszczenie) |
| Brak wyświetlacza / brak reakcji | Sterownik Comfort nie startuje | Uszkodzony zasilacz 12V lub EEPROM z bl. konfiguracji | 300–700 PLN |
Kody błędów Pfannenberg PA series
| Kod | Opis | Przyczyna | Koszt naprawy |
|---|---|---|---|
| E1 / E01 | Awaria czujnika temperatury wewnętrznej | NTC 10kΩ uszkodzony, przerwa kabla | 200–450 PLN |
| E2 / E02 | Awaria czujnika temperatury zewnętrznej | NTC skraplacza, zwarcie lub OL | 200–450 PLN |
| E3 / E03 | Zadziala pressostat HP lub LP | Zatkany skraplacz (HP) lub niedobor freonu (LP) | 400—1 800 PLN |
| E5 / E05 | Zbyt wysoka temp. powrotu z szafy | Obciążenie przekracza moc klimatyzatora, zatkany parownik | 150–400 PLN |
| Brak chłodzenia bez kodu | Kondensator rozruchowy wypalony | CBB65 10µF/16µF wart. poniżej 80% — wymiana | 250–600 PLN |
Skutki nieleczonej awarii klimatyzatora szafy sterowniczej
Przegrzanie szafy sterowniczej lub szafy CNC to kaskada awarii komponentowych — każdy stopień wzrostu temperatury powyżej 35°C o 10°C skraca życie kondensatorów elektrolitycznych o połowę (prawo Arrheniusa). Konsekwencje praktyczne:
- Falowniki (Siemens G120, ABB ACS580, Danfoss FC302) — włączają ochronę termiczną przy 50–55°C, co zatrzymuje napęd. Przy długotrwałym przegrzaniu kondensatory DC-link ulegają degradacji — koszt wymiany 2 000–15 000 PLN.
- Sterowniki PLC (Siemens S7-300/400, Allen-Bradley, Mitsubishi Q) — awaryjny wyłącznik termiczny CPU, uszkodzenie pamięci EPROM, błędy komunikacji Profibus/Ethernet przy niestabilnym zasilaniu.
- Napędy CNC (Siemens Sinumerik 840D, Fanuc 0i, Heidenhain TNC 620) — błąd TEMP na wyświetlaczu CNC, zatrzymanie wrzeciona. Długotrwałe przegrzewanie uszkadza serwowzmacniacze (modul SIMODRIVE, Fanuc αi).
- Zasilacze przełączające (Phoenix Contact, Puls, Murr) — kondensatory DC wyjściowe wycieka przy wysokiej temperaturze, co powoduje niestabilne 24 V i błędy wejść/wyjść PLC.
Klimatyzatory Peltiera vs sprężarkowe — co naprawiamy
Obok klasycznych klimatyzatorów sprężarkowych w szafach stosowane są również chłodnice termoelektryczne Peltiera (Pfannenberg DTS, Laird Thermoelectric, Rittal TW/TF series). Działają bez czynnika freonowego — moduły Peltiera (TEC1-12706, TEC1-12715) przepuszczają prąd DC przez złącze półprzewodnikowe i pompują ciepło. Najczęstsze awarie:
- Uszkodzony moduł Peltiera (TEC) — test: mierz rezystancję — TEC1-12706 powinien mieć 0,8–1,2 Ω. OL lub 0 Ω — wymiana.
- Uszkodzony sterownik PWM mocy Peltiera — MOSFET IRF3205, L298N. Mierz napięcie DC na TEC: 12 V / 15 A (typowo). Brak napięcia — uszkodzony MOSFET.
- Zatkany wentylator strony zimnej lub ciepłej — Peltier bez przepływu powietrza szybko się niszczy termicznie.
Koszty naprawy vs nowy klimatyzator
| Model | Cena nowego | Koszt naprawy | Oszczędność | Czas naprawy |
|---|---|---|---|---|
| Rittal SK 3305 | 1 800–2 800 PLN | 200–700 PLN | do 75% | 1–2 dni |
| Rittal SK 3361 | 2 500–3 800 PLN | 300–900 PLN | do 76% | 1–3 dni |
| Rittal SK 3374 (500W) | 4 000–6 000 PLN | 400–1 200 PLN | do 80% | 2–3 dni |
| Rittal SK 3385 (1000W) | 6 500–10 000 PLN | 600—2 000 PLN | do 80% | 2—4 dni |
| Rittal SK 3396 (2000W) | 12 000–18 000 PLN | 900—3 500 PLN | do 81% | 3—5 dni |
| Pfannenberg PA 280 | 2 000–3 200 PLN | 250–800 PLN | do 75% | 1–2 dni |
| Pfannenberg PA 1100 | 5 500–8 000 PLN | 500—1 800 PLN | do 78% | 2–3 dni |
| Seifert KG 4901 | 3 500–5 500 PLN | 400—1 200 PLN | do 78% | 1–3 dni |
| Pfannenberg DTS 3161 (Peltier) | 2 800–4 200 PLN | 350—1 000 PLN | do 76% | 1–2 dni |
FAQ — naprawa klimatyzatorów szaf sterowniczych
- Rittal SK 3305 pokazuje kod E06 / COMPRESSOR FAULT. Czy zawsze to sprężarka?
- Nie. W 70% przypadków E06 to uszkodzony kondensator rozruchowy CBB65 10µF lub 16µF. Sprężarka próbuje ruszyć, nie może z powodu braku momentu rozruchowego i zasila zabezpieczenie termiczne. Test kondensatora multimetrem (tryb CAP) pozwala to wykluczyć w 5 minut bez rozkładania sprężarki.
- Klimatyzator Pfannenberg PA 300 pracuje ale temperatura w szafie rośnie. Co sprawdzić?
- Kolejność diagnozy: 1) Oczyść skraplacz sprarkowanym powietrzem — czysty lamel aluminiowy jest kluczowy. 2) Zmierz ΔT między zasysaniem a nawiewem — jeśli <3°C, układ freonowy ma niedobor czynnika. 3) Sprawdz moc cieplna szafy — jeśli falowniki są przeciążone, 300 W może być za mało.
- Czy naprawa wymaga certyfikatu f-gaz?
- Uzupełnienie czynnika chłodniczego R134a/R407C wymaga certyfikatu F-GAS. Naprawa elektroniki (PCB, kondensatory, wentylatory) — nie wymaga. Acore naprawia część elektroniczną — jeśli konieczne jest uzupełnienie czynnika, współpracujemy z serwisem chłodniczym posiadającym certyfikat.
- Ile trwa naprawa i czy można przyspieszyć?
- Standard 1–3 dni robocze od odbioru. Ekspresowa naprawa tego samego dnia dla klientów z umową serwisową. Kondensatory rozruchowe i wentylatory mamy w magazynie — naprawa PCB z wymianą przekaźników i NTC około 4 godzin roboczy.
- Czy naprawiamy Stego CS 060 i inne systemy wentylacji szaf (nie chłodzenia)?
- Tak — jednostki wentylacyjne Stego CS 060/CS 060 V, filtrowentylatory Rittal SK 3240/3245, grzejniki elektryczne szaf (Stego HGL 065, Rittal SK 3105). Najczęstsze usterki: uszkodzony wentylator EC, czujnik PTC, termostat bimetalowy.
- Szafa CNC Siemens Sinumerik pokazuje błąd TEMP i się wyłącza. Czy to zawsze klimatyzator?
- Nie koniecznie. Sprawdz także: filtr powietrza szafy CNC (wymiana co 3–6 miesięcy), pasywne odprowadzenie ciepła z modulów SIMODRIVE (pasta termiczna na radiatorze), czy rezystory hamujące nie są przeciążone. Dopiero po wykluczeniu tych czynników — serwisuj klimatyzator.
