Dieselové motory Kubota pohánějí tisíce bagrů, traktorů, kombajnů, kolových nakladačů, kolopásových nakladačů a generátorových soustrojí po celé Evropě. Každý moderní common-rail motor Kubota se spoléhá na řídicí jednotku motoru (ECU) vyráběnou firmou DENSO, která řídí časování vstřikování paliva, sekvenci žhavicích svíček, dodatečnou úpravu výfukových plynů (DPF/DOC) a komunikaci CAN s hlavním řídicím systémem stroje. Když se stroj dostane do zátopy, projede hlubokou vodou nebo zůstane stát v zatopeném výkopu, voda pronikne do skříně ECU přes těsnění konektoru — výsledkem je motor, který nenastartuje, nebo který naskočí a poté zhasne s nejasnými chybovými kódy.

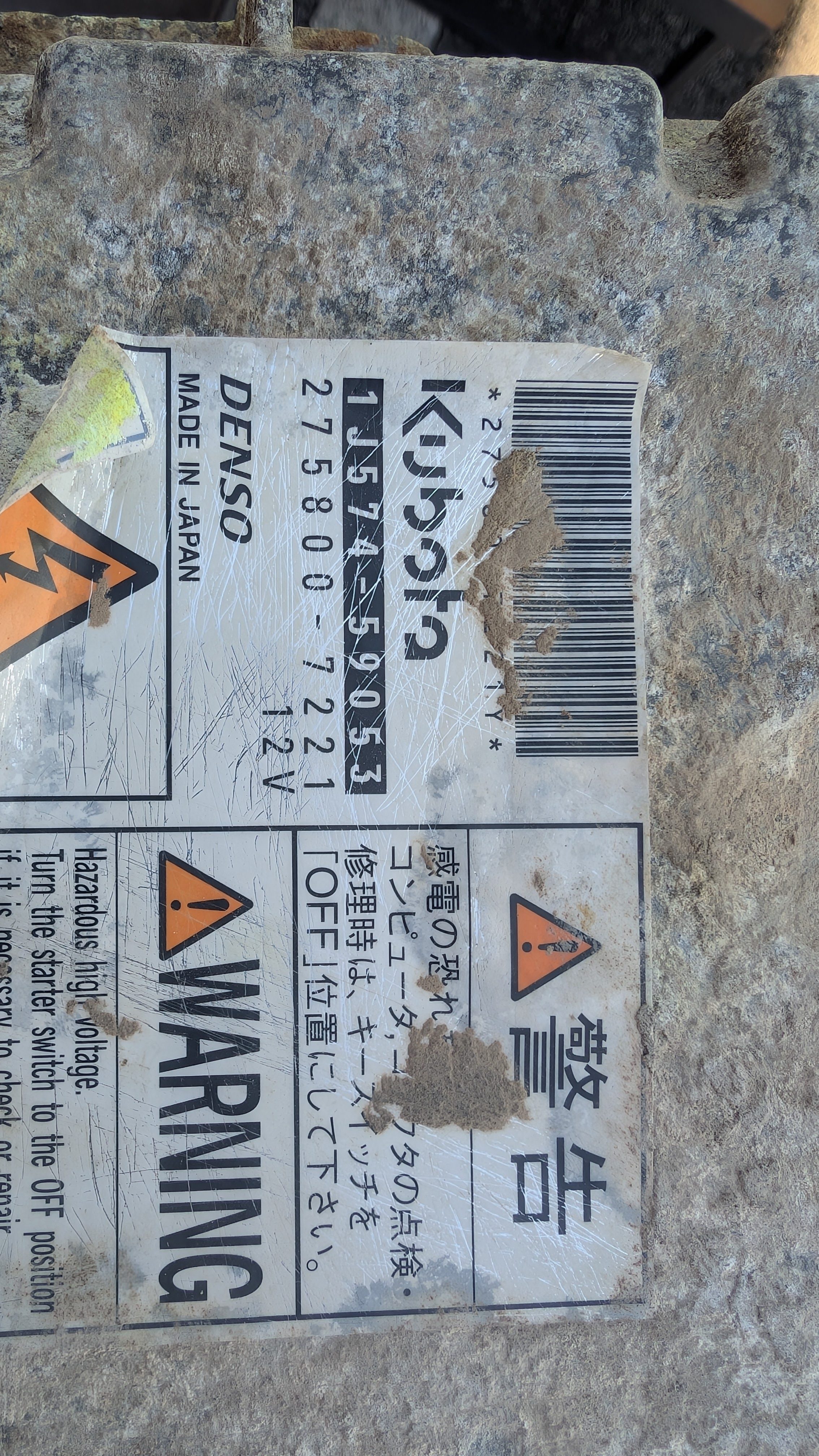

Co vidíme na štítku zákazníka — DENSO Kubota ECU 1J574-59053 / 27580-7221
ECU na fotografii zákazníka nese štítek DENSO, Made in Japan s číslem dílu 1J574-59053 a referenčním číslem 27580-7221, jmenovité napětí 12V. Tato řada čísel dílů odpovídá rodině ECU používané na dieselovém motoru Kubota V3800 — 3,8litrovém, čtyřválcovém common-rail turbodieselu, který se nachází ve stavební a zemědělské technice Kubota.
Stroje využívající tuto ECU Kubota V3800 (1J574-59053 / 27580-7221)
| Kategorie stroje | Modely | Použití |
|---|---|---|
| Bagry | Kubota KX080, KX121, U55 s motorem V3800 | Stavebnictví, demolice, výkopy |
| Traktory (řada M) | Kubota M108S, M126, M128 | Práce na poli, nakladač/rypadlo |
| Kombajny | Kubota ER112 a příbuzné kombajny řady ER | Sklizeň obilí |
| Kolové nakladače / smykem řízené | Kompaktní nakladače s pohonnou jednotkou V3800 | Manipulace s materiálem |
| Generátorová soustrojí | Průmyslové a záložní generátory na bázi motoru Kubota V3800 | Nouzové napájení, stavební staveniště |
Příznaky vodou poškozené ECU Kubota
| Příznak | Pravděpodobná příčina | Diagnostická kontrola |
|---|---|---|
| Motor se otáčí, ale nenastartuje | Zkorodované piny konektoru pro snímač polohy klikového/vačkového hřídele nebo koroze na hlavním obvodu ovládání vstřikovačů | Kontrola zkratu mezi sousedními piny konektoru bez napájení; vizuální kontrola koroze na pinech 1–20 |
| Chybový kód E001 | Poškození vnitřní paměti EEPROM nebo flash vlhkostí, která pronikla k desce hlavního procesoru | Připojit Kubota Diagmaster a přečíst celý chybový protokol |
| Výpadek komunikace CAN (SPN 639) | Koroze na pinech CAN H/CAN L konektoru ECU nebo vadný CAN transceiver po zkratu vlivem vlhkosti | Změřit odpor sběrnice CAN na konektoru ECU (mělo by být 60 Ω) |
| Motor běží a poté přejde do nouzového režimu | Vlhkostí ovlivněný vstupní signál senzoru (tlak v railu, plnicí tlak, EGT) | Čtení živých hodnot senzorů na Diagmasteru za chodu |
Náš postup opravy na úrovni komponent
- Demontáž a vizuální kontrola desky pod zvětšením ve ESD-safe prostředí
- Ultrazvukové čištění desky v izopropylalkoholu k odstranění minerálních usazenin
- Obnova pinů konektoru — čištění, pocínování nebo výměna jednotlivě zkorodovaných pinů
- Oprava na úrovni komponent — výměna zkratovaných nebo přerušených obvodů (regulátory, transceivery, budicí stupně injektorů)
- Konformní nátěr desky proti budoucímu vniknutí vlhkosti
- Funkční test na zkušebním stavu simulujícím kabelový svazek motoru
Oblast servisu
Česká republika: Praha, Brno, Ostrava, Plzeň, Olomouc — DPD 1–2 pracovní dny. Slovensko: Bratislava, Žilina, Košice — DPD 1–2 dny. Polsko (základna): Knurow / Gliwice a celé Polsko. Zbytek Evropy: DHL 2–5 dní. Bezplatná doprava tam a zpět při opravách nad 3.000 PLN.
FAQ
- ECU mého bagru Kubota V3800 byla přes noc pod vodou při záplavě. Vyplatí se oprava?
- Ve většině případů ano. Poškození ponořením je téměř vždy omezeno na piny konektoru a povrchovou korozi desky — samotná deska a většina komponent přežije krátké ponoření, pokud je vyčištěna a vysušena v přiměřené době. Důrazně nedoporučujeme zapínat ECU před profesionálním vyčištěním.
- Číslo dílu na mé ECU je 1J574-59053 s referencí 27580-7221 — je to přesně tato jednotka?
- Ano, jedná se o identickou ECU DENSO použitou na motoru Kubota V3800 v bagrech, traktorech řady M a kombajnech řady ER.
